Instrukcja Obsługi REMOTE-CONSOLE

Niniejsza dokumentacja opisuje proces pierwszego łączenia z urządzeniem, nawigację po wbudowanym panelu konfiguracyjnym WWW oraz specyfikację sprzętową wyprowadzeń konsolowych.

1. Pierwsze połączenie z urządzeniem (Tryb AP)

Po podłączeniu zasilania, urządzenie automatycznie uruchomi własny punkt dostępowy Wi-Fi. Aby uzyskać dostęp do panelu zarządzania, wykonaj poniższe kroki:

Na swoim komputerze lub smartfonie otwórz listę dostępnych sieci Wi-Fi.
Wyszukaj sieć o nazwie: REMOTE-CONSOLE i połącz się z nią.
Otwórz dowolną przeglądarkę internetową (np. Chrome, Edge, Safari).
W pasku adresu wpisz domyślny adres IP urządzenia: 192.168.4.1
Zostaniesz poproszony o autoryzację. Wprowadź domyślne dane logowania:
- Login: admin
- Hasło: admin

2. Panel Główny – Tabele Konfiguracyjne

Po pomyślnym zalogowaniu, na ekranie głównym zobaczysz tabele prezentujące aktualny stan i konfigurację urządzenia. Służą one do szybkiego przeglądu parametrów pracy:

Status urządzenia: Wyświetla informacje o bieżącym adresie IP, adresie MAC, numerze GUID, status licencji oraz czasie działania urządzenia od ostatniego uruchomienia (Uptime).
Konfiguracja Wi-Fi (AP): Formularz umożliwiający zmianę domyślnej nazwy rozgłaszanej sieci (SSID) oraz ustalenie własnego, bezpiecznego hasła dostępowego do utworzonego punktu Wi-Fi.
Dostęp do Panelu (Logowanie): Sekcja pozwalająca na zmianę domyślnego loginu i hasła administratora. Zaleca się zmianę tych danych natychmiast po pierwszym uruchomieniu, aby zabezpieczyć urządzenie przed nieautoryzowanym dostępem.
Tabela Terminal 0: Prezentuje i pozwala na edycję bieżącej konfiguracji głównego portu szeregowego (m.in. prędkość transmisji - Baudrate, bity danych, parzystość, bity stopu).
Tabela Terminal 1: Prezentuje i pozwala na edycję konfiguracji pomocniczego portu szeregowego.

3. Podstrony i Zarządzanie

W menu nawigacyjnym dostępne są zakładki pozwalające na pełną kontrolę nad pracą urządzenia:

Zapisz

Przycisk ten pozwala na zapisanie wprowadzonych zmian w konfiguracji (np. zmianę parametrów sieci Wi-Fi lub prędkości portów) do pamięci nieulotnej modułu. Ustawienia te zostaną zastosowane, jednak urządzenie nie przerwie swojej bieżącej pracy.

Zapisz i Uruchom Ponownie (Reset)

Zapisuje konfigurację i wymusza natychmiastowy twardy restart urządzenia (Reboot). Opcja ta jest wymagana, aby niektóre kluczowe zmiany (np. nowa prędkość Baudrate na portach fizycznych sprzętu) weszły w życie po ponownym zainicjowaniu układu.

Aktualizacja (OTA - Over-The-Air)

Zakładka pozwalająca na zdalne wgranie nowego oprogramowania układowego (Firmware). Wystarczy wskazać plik .bin z nową wersją systemu i zatwierdzić. Moduł automatycznie pobierze plik, zaktualizuje się i uruchomi ponownie bez konieczności fizycznego podłączania go do komputera przewodem USB.

Terminal (Web Console)

Wbudowany, interaktywny terminal w oknie przeglądarki. Umożliwia on bezpośrednią, dwukierunkową komunikację z urządzeniami podłączonymi do fizycznych portów REMOTE-CONSOLE. Z poziomu tej strony możesz wysyłać komendy konfiguracyjne oraz na żywo podglądać odpowiedzi od podłączonego sprzętu, bez użycia zewnętrznych programów narzędziowych. Możesz również pobrać aktualne logi.

Przywracanie Ustawień Fabrycznych (Factory Reset)

Opcja ta pozwala na całkowite wykasowanie obecnej konfiguracji z pamięci urządzenia i powrót do ustawień domyślnych.

Z poziomu panelu WWW: Użycie dedykowanego przycisku czyszczenia pamięci spowoduje natychmiastowe usunięcie danych i twardy restart modułu.
Fizyczny przycisk sprzętowy: W przypadku całkowitej utraty komunikacji, naciśnij i przytrzymaj fizyczny przycisk na obudowie urządzenia przez około 10 sekund, aż do zmiany stanu diod sygnalizacyjnych (urządzenie przełączy się w tryb AP).

Uwaga: Operacja ta jest nieodwracalna. Po jej wykonaniu urządzenie ponownie uruchomi własny punkt dostępowy z domyślnym SSID REMOTE-CONSOLE, domyślnym adresem IP 192.168.4.1 oraz fabrycznymi danymi logowania (admin / admin).

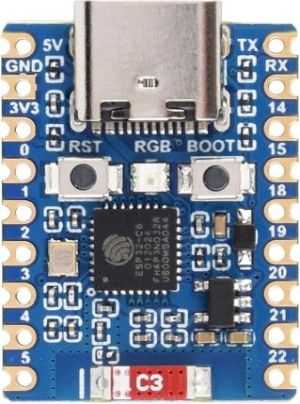

4. Specyfikacja Sprzętowa – Wyprowadzenia RJ-45

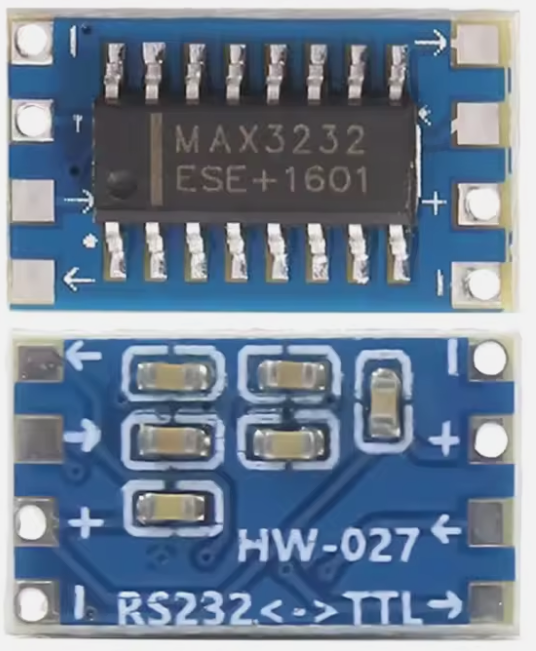

Urządzenie wyprowadza sygnały portów szeregowych (Terminal 0 i Terminal 1) za pomocą dwóch standardowych gniazd RJ-45 umieszczonych na obudowie.

Gniazda te są zgodne z najpopularniejszym standardem rynkowym Cisco Console (Rollover), co pozwala na użycie ogólnodostępnych przewodów konsolowych bez konieczności stosowania przejściówek.

Poniższa tabela przedstawia układ wyprowadzeń (Pinout) dla obu gniazd (Terminal 0 oraz Terminal 1):

Pin RJ-45 (Gniazdo)	Oznaczenie	Funkcja / Opis
Pin 3	TxD	Transmit Data (Linia nadawcza mikrokontrolera)
Pin 4	GND	Ground (Wspólna masa układu)
Pin 5	GND	Ground (Wspólna masa układu)
Pin 6	RxD	Receive Data (Linia odbiorcza mikrokontrolera)

Ważne: Piny 1, 2, 7 oraz 8 nie są podłączone (NC - Not Connected) i nie biorą udziału w transmisji szeregowej. Zapewnia to pełne bezpieczeństwo w przypadku przypadkowego podłączenia standardowego przewodu sieciowego LAN.
